Підготувати суміш
Бетонозмішувальний вузол готує матеріал для друку за рецептурою, адаптованою до доступної місцевої сировини.
ОТРИМАТИ ПРОПОЗИЦІЮМЕНЮ
НАДВОРІ / НА ОБ’ЄКТІ

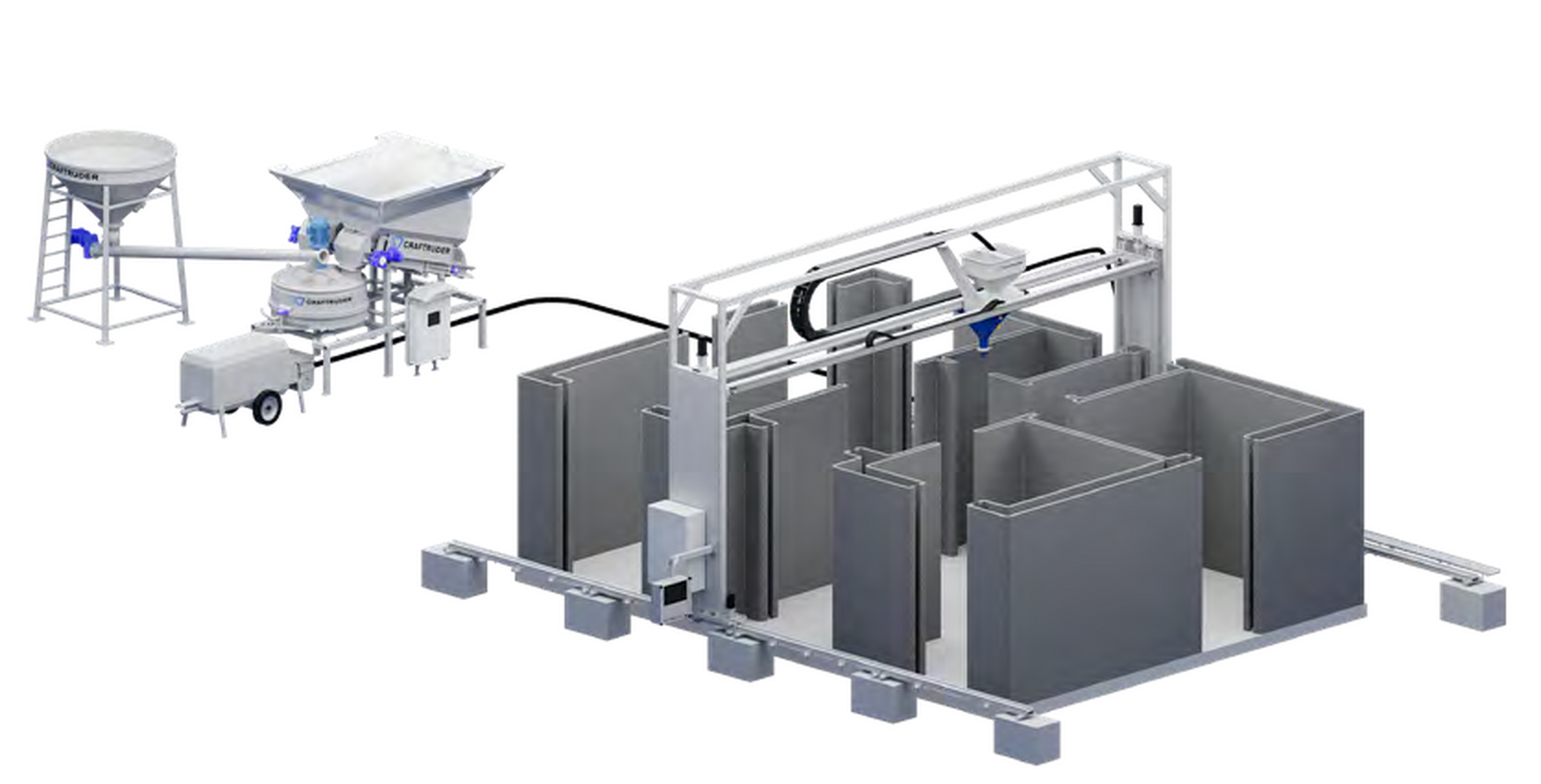

3D-принтер для друку бетонних стін будинку на об’єкті
Система друку будинку на об’єкті поєднує портальний будівельний 3D-принтер, один екструзійний модуль, дозувально-змішувальне обладнання та бетонний насос для програмованого зведення стін у місці будівництва.
ПРОЦЕС НА ОБ’ЄКТІ
Узгоджена система друку
Для друку на об’єкті недостатньо лише порталу. Підготовка матеріалу, його подача, планування траєкторій і підготовлений фундамент працюють як єдина система.
Подати суміш до принтера
Під час роботи надворі бетонний насос і лінія подачі замінюють стаціонарний цеховий конвеєр та переміщують матеріал до екструдера.
Виконати траєкторію друку
Портал із ЧПК рухається за запрограмованою геометрією та укладає кожен шар безпосередньо над підготовленим контуром будівлі.
БЕЗПОСЕРЕДНЬО НА ФУНДАМЕНТІ
Максимальна автоматизація в межах контуру будівлі
Один екструдер і гнучке програмування траєкторії дають машині змогу створювати прямі та криволінійні стіни відразу в їхньому проєктному положенні. Потім надрукована оболонка інтегрується з армуванням, утепленням, отворами та іншими системами будівлі.
- Декоративна пошарова поверхня з обох боків
- Цифрова геометрія стін під конкретний проєкт
- Без транспортування великих секцій стін
ПОДАЧА МАТЕРІАЛУ
Насосна подача для друку надворі
Насосна конфігурація розміщує джерело матеріалу поза робочою зоною порталу та подає суміш до рухомої друкувальної системи. Остаточний вибір насоса й компонування лінії залежать від суміші, планування майданчика та потрібної відстані подачі.
- Спеціалізований бетонний насос і лінія подачі
- Одна друкувальна головка для гнучкої геометрії
- Дозувальне обладнання, підібране під друкарську суміш
РОБОЧА ЗОНА ДРУКУ
Розміри базової платформи
Стандартна платформа має 12 метрів поздовжнього ходу, 5 метрів поперечної ширини друку та 1,2 метра вертикального ходу. Розширення налаштовуються під заплановану геометрію будівлі.
ПРОЄКТУВАННЯ ТА ПРОДУКТИВНІСТЬ
Автоматизація з плануванням під конкретний проєкт
Принтер може формувати декоративну пошарову поверхню з обох боків стіни та рухатися гнучкими траєкторіями. Фактична продуктивність розраховується для конкретної геометрії та виробничого плану.

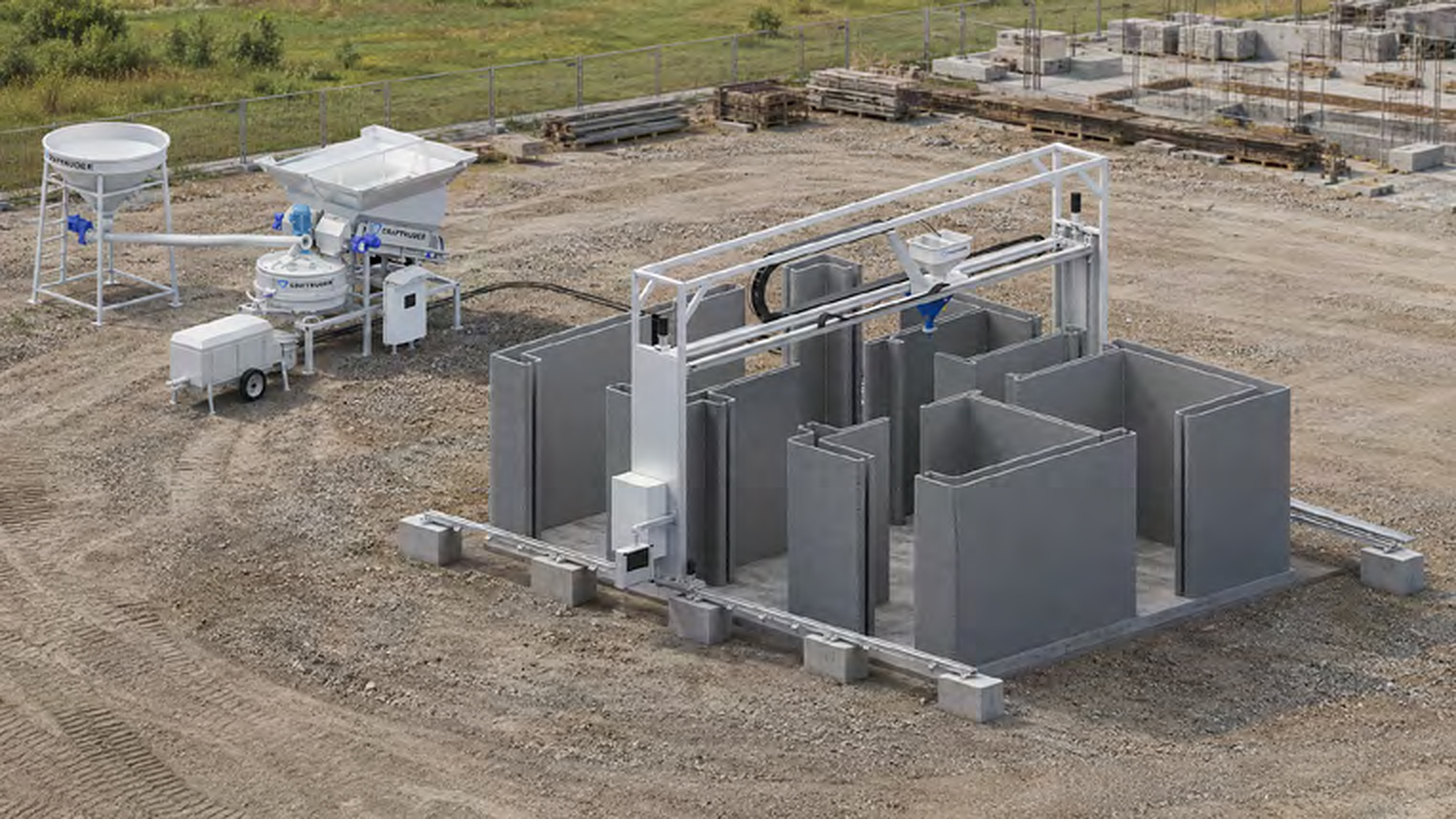

Друк безпосередньо на фундаменті
Оболонка стін друкується в остаточному положенні, що усуває окремий етап транспортування великих збірних секцій.
Гнучкі траєкторії друку
Цифрова геометрія підтримує прямі та криволінійні траєкторії стін у межах налаштованої робочої зони.
Реалістична продуктивність
Продуктивність залежить від параметрів шару, геометрії, пауз, холостих переміщень, поведінки матеріалу та організації змін.
